LED显示屏是指直接以LED(发光二极管)作为像素发光元件的显现器，组成阵列的发光二极管直接宣布红，绿，蓝三色的光线，进而构成五颜六色画面。但由于发光二极管自身直径较大，因而同色像素之间的间隔也较大(也即是咱们常说的点距)，所以LED显现器一般来说只适于大屏幕显现，它发光亮度强，在可视间隔内阳光直射屏幕外表时，显现内容明晰可见。下面贤集网小编来为大家介绍led显示屏原理、分类、特点、灰度等级、六大核心技术、控制器设计、故障处理方法

　　室内多媒体LED电子显示屏显示系统主要包括：控制计算机（或网络中的一台工作站）、视频信号处理与控制、通信传输与控制、数据分配与扫描控制、LED显 示箱体等，下面分别简单介绍各部分的基本工作原理：

　　控制计算机（或网络上的一台工作站）控制电子显示屏的显示效 果。它可以运行一个根据用户需求编写完成的节目单，并提取计算机本地硬盘上或网络服务器上的相关显示数据。当然，也可以人为地产生LED屏幕的显示效果。屏幕上像素和屏幕控制机显示器相应区域上的像素点一一对应，直接映射。通过电子显示屏控制计算机，可以手动或自动调节显示屏的亮 度、对比度、色度等，选择适合当前环境的灰度校正数据，控制计算机将要显示的信息传送到视频信号处理器和控制单元进行视频信息处理。

　　视频处理控制器为一套专用于LED显示屏上的多媒体视频卡，作用是显示数据的图像处理，它包括：灰度调节、亮度调节、图像降噪、运动补偿、色坐标空间变换、色度调节功能、马赛克消除等，视频控制器可将已处理的显示信息传至通信模块以便长距离传送到显示屏。

　　通信系统通过25对超五类双绞线连接控制计算机和显示屏，它有效地保证将计算机显示器上显示的内容传输到显示屏显示。

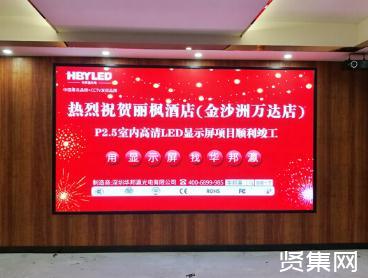

　　1、户内屏面积一般从不到1平米到十几平米，点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力；

　　2、户外屏面积一般从几平米到几十甚至上百平米，点密度较稀 ( 多为 1000-4000 点每平米 )，发光亮度在 3000-6000cd/ 平米( 朝向不同，亮度要求不同 ) ，可在阳光直射条件下使用，观看距离在几 十米 以外，屏体具有良好的防风抗雨及防雷能力；

　　3、半户外屏介于户外及户内两者之间，具有较高的发光亮度，可在非阳光直射户外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。

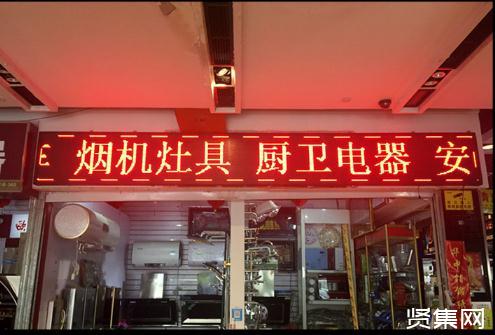

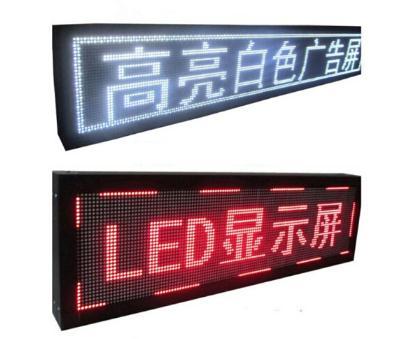

　　1、单色是指显示屏只有一种颜色的发光材料，多为单红色， 在某些特殊场合也可用黄绿色 ( 例如殡仪馆 )；

　　1、同步方式是指 LED 显示屏的工作方式基本等同于电脑的监视器， 它以至少30场 / 秒的更新速率点点对应地实监视器上的图时映射电脑像，通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果；

　　2、异步方式是指 LED显示屏具有存储及自动播放的能力，在 PC 机上编辑好的文字及无灰度图片通过串口或其他网络接口传入 LED显示屏，然后由 LED显示屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字信息，可以多屏联网。

　　由于户内屏采用的LED点阵模块规格比较统一所以通常按照模块的像素直径划分主要有：∮3.0mm 60000 像素/平米；∮3.75mm 44000像素/平米；∮5.0mm 17000像素/平米。户外屏的像素直径及像素间距目前没有十分统一的标准，按每平米像素数量大约有1024点，1600 点，2000点，2500 点，4096点等多种规格。

　　1、电压：LED使用低压电源，供电电压在6-24V之间，根据产品不同而异，所以它是一个比使用高压电源更安全的电源，特别适用于公共场所；

　　3、适用性：很小，每个单元LED小片是3-5mm的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境；

　　7、颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿蓝橙多色发光，如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色；

　　8、价格：LED的价格比较昂贵，较之于白炽灯，一只LED的价格就可以与几只白炽灯的价格相当，而通常每组信号灯需由上300～500只二极管构成。

　　一、8位处理系统，也即256(2的8次方)级灰度，简单理解就是从黑到白共有256种亮度变化；

　　二、10位处理系统，也即1024(2的10次方)级灰度，简单理解就是从黑到白共有1024种亮度变化；

　　三、12位处理系统，也即4096(2的12次方)级灰度，简单理解就是从黑到白共有4096种亮度变化；

　　四、14位处理系统，也即16384(2的14次方)级灰度，简单理解就是从黑到白共有16384种亮度变化。

　　LED电子显示屏显示图像的原理主要是将数字信号转变为图像信号并通过发光系统呈现出来。传统做法是利用视频采集卡结合VGA卡实现显示功能，视频采集卡的作用主要是采集视频图像，并借助于VGA 获得行频、场频、像素点的索引地址，获得数字信号的方式主要通过复制颜色查找表，一般可利用软件进行实时复制或者硬件窃取方式，相比来说硬件窃取方式更加高效。但传统方法存在与VGA之间兼容性问题，并由此导致边缘模糊、图像质量差等不良情况，最终造成电子显示器图像质量受损。

　　二、线、LED全彩显示屏在视觉表现上的原理与电视机类似，通过红绿蓝三种颜色有效组合实现图像不同色彩还原再现，红绿蓝三种颜色纯正度会直接影响到图像色彩的再现，需要注意的是图像在再现并非红绿蓝三种颜色的随机组合，而需要一定前提。

　　2、首先红绿蓝三种颜色光强之比应接近于3：6：1；其次相比于其他两种颜色人们在视觉上会对红色有一定敏感性，因此需要将红色在显示空间上均匀散布；第三由于人们的视觉在针对红绿蓝三种颜色光强的不同非线性曲线响应，因此需要对不同光强的白光对电视机内部射出光进行纠正；第四不同人在不同情况下对色彩分辨能力存在差异，因此必须找出色彩再现的客观指标，一般如下：

　　红绿蓝三种颜色配光控制系统可由硬件系统实现，也可以配之相应播放系统软件得以实现。

　　1、对当前像素管几种方式进行分类主要有：扫描驱动；直流驱动；恒流源驱动。针对不同需求的屏幕，采用的扫描方式是不同的，对于户内点阵块屏，主要采用扫描方式，对于户外像素管屏，为保证其图像的稳定性和清晰度，必须采用直流驱动方式，给扫描装置加上一个恒定电流；

　　2、早期LED主要采用低压信号串并转换方式，该种方式存在焊点较多、制作成本高昂、可靠性不足等缺点，这些缺点在一定时期内限制了LED电子显示屏的发展。

　　1、LED电子显示屏有众多独立像素点通过排列组合的方式必威平台 必威官方首页构成，基于像素间互相分离这一特点，LED电子显示屏发光控制驱动方式只能够通过数字信号形式展开。当像素点发光时，其发光状态主要由控制器控制，并实现独立驱动；当视频需要一彩色方式呈现时，意味着每一像素点的亮度及色彩都需要得到有效控制，并且要求在规定时间内同步完成扫描操作。

　　2、一些大型LED电子显示屏有数以万计的像素点组成，在进行色彩控制过程中其复杂性大大增加，因此对数据传输提出更高要求，实际控制过程中对每一像素点设置D/A是不现实的，因此必须寻找出一种能够有效控制复杂像素系统的方案。

　　3、对视觉原理进行分析，人们对像素点平均亮度的主要取决于其亮/灭比例，针对该点若是先对亮/灭比例的有效调节便能够实现对亮度的有效控制。将这一原理利用到LED电子显示屏中便意味着将数字信号转变为时间信号，即D/A 之间的互相转换。

　　1、当前存储器组组织方式主要有两种，其一为组合像素法，即画面上所有像素点位均存放于单个存储体中，另一个为位平面法，即画面上所有像素点位均存放于不同存储体中。

　　2、储存体多个使用直接作用就是能够一次实现多种像素信息的读取，两种组织方必威平台 必威官方首页式见。以上两种存储结构中位平面法具更具优势，在提升LED屏显示效果时效果更佳，通过数据重构电路以实现对RGB 数据的转换，将具有不同像素的同权位进行有机结合并放在相邻储存结构中。

　　1、传统LED电子显示屏控制电路主要采用常规数字电路设计完成，对其控制一般采用数字电路组合方式，传统技术在电路设计部分完成后首先进行电路板制作工序，制作完毕开始安装相关元件并调试效果，当电路板逻辑功能无法负荷实际需求时需重新制作，直至其满足使用效果为止，由此可见，传统设计方式不仅在效果上具有一定偶然性，并且设计周期较长，影响各项工序有效展开，当元件出现故障时维修困难，成本高昂。

　　2、在此基础上，系统可编程技术(ISP)出现了，用户能够在自己设计的目标以及系统或电路板等原件上具有反复修改的功能，实现了设计师们硬件程序向软件程序转化的过程，数字系统在系统可编程技术基础上焕然一新。随着系统可编程技术的导入使用，不仅缩短了设计周期，还在根本上拓展元件用途，现场维护以及目标设备功能实现被简化，系统可编程技术的一个重要特点就是采用系统软件输入逻辑时不需考虑所选器件是否有影响，在输入时可随意选取元件，甚至可选择虚拟元件，输入完成后在进行适配即可。

　　目前，显示屏按数据的传输方式主要有同步显示和脱机显示两类。本文所介绍的LED显示屏控制是一套同步显示系统，即用一套嵌入式系统来为LED显示屏提供视频源，既可以降低成本，又具有很高的可行性和灵活性，易于工程施工。

　　1、LED 显示屏的主要性能指标有场扫描频率、分辨率、灰度级和亮度等，显然，在不同的应用场合需要对这3个性能指标进行适当的取舍，因此，场扫描频率、灰度级和亮度通常由控制器决定，而分辨率可以通过控制器阵列的方式得到很大的提高。本文实现的控制器中，通过控制器阵列的形式，获得两路光纤数据输出，实现大的 LED显示屏控制面积(2048*768)，从而实现颜色细腻的全彩色超大屏幕的LED显示。

　　2、独立视频LED系统完全脱离计算机的控制，本身可以实现通信、视频播放、数据分发、扫描控制等功能。

　　3、控制系统可以通过对视频数据进行解码，获得RGB格式的视频流。再通过数据分配单元，将这些数据分别发送到不同的LED显示控制器上，控制器将播放单元提供的数据显示到全彩色大屏幕LED上。

　　由于控制器是对大帧数据(例如1024*768)进行控制，因此需要对视频源提供的数据进行分配，将不同行列的数据正确地送入不同的控制器。

　　LED显示屏故障处理方法1、我们判断控制卡是不是好的，你先看下把电源打开，控制卡指示灯是否点亮，如果不亮看下检查是否有5V供电，显示屏是不是能显示内容，只要能显示内容，说明控制卡显示内容功能是好的；然后你用控制卡软件查找一下控制卡，如果能查找的到，说明控制卡的发送内容的功能良好，如果查找不到，你看下通讯线有没有接好，如果接好了，就可能是卡有问题了，只要这两功能良好，控制卡就是好的，否则就要更换控制卡。

　　2、我们要判断电源是不是好的，如果电源坏了，它会直接引起几块板同时不亮或不正常，因为一个电源是同时控制着好几块板的，也就是你的显示屏如果是在同一个小区域的几块板不显示或显示不正常，你应该考虑是不是电源坏了，最直接的检测方法是拿万用表地直流电压档测量输出电压是否在4.9~5.5V之间。如果是就要更换电源。

　　3、我们要判断单元板是不是好的，LED全彩显示屏信号是从一个单元板的输出排针传送到另一个板的输入信号，所以一块板有问题，会引起它后面的整排不亮或异常，所以当显示屏一排有问题时，我们应该把这一排起始不正常的那个板换掉，或者用长排线将这块板跳过去，再看后面的板是否显示正常。

　　led显示屏原理、分类、特点、灰度等级、六大核心技术、控制器设计、故障处理方法。LED电子显示屏已经广泛遍布世界各地，与生活紧密连接在一起，为提高LED电子显示屏发光效果，促进该种技术科学发展，需对传统技术存在的各种弊端深入研究针对性引进新技术，促进LED电子显示屏发挥其最佳效果，为人们的生活以及生产带来更多便利。在了解需求的基础上对当前几种关键技术进行深入分析考核，选择最佳技术方案，得到最佳LED显示效果。
